經典的Windows7操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏
一體化金屬工業鍵盤和觸摸板，可以通過多功能金屬按鍵和觸摸板來完成各種操作。
輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
一、產品概述：

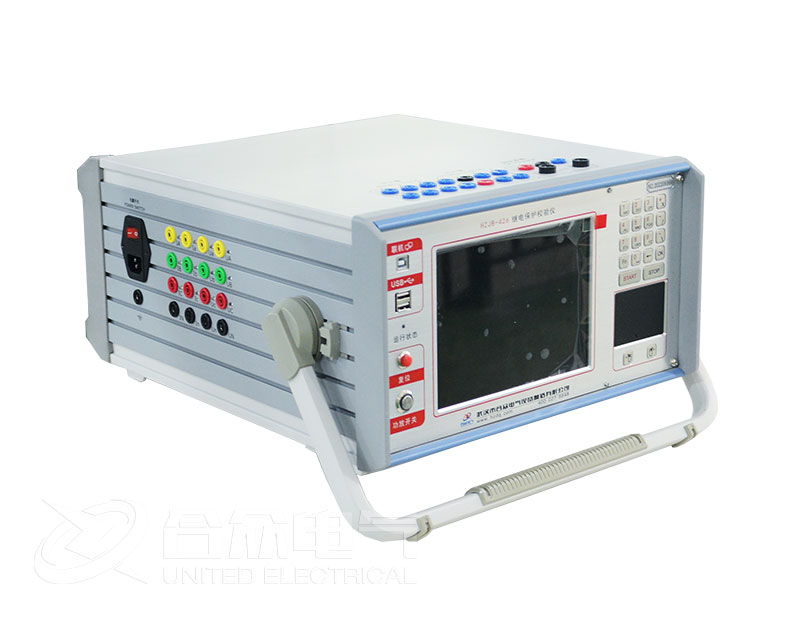

繼電保護裝置試驗儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：繼電保護測試儀、微機繼保儀、微機繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀
二、產品特點：
1、滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，電壓125V/相，電流30A/相。六相并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2、各種技術指標完全達到電力部頒發的DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3、經典的Windows7操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4、一體化金屬工業鍵盤和觸摸板，可以通過多功能金屬按鍵和觸摸板來完成各種操作。
5、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
6、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7、完善的自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施以及電源軟啟動，具有一定程度的故障自診斷和閉鎖功能；
8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
1、交流電流源
幅值范圍：6×（0-30A）/相，精度：0.2%
六相電流并聯輸出最大值：180A
相電流長期允許工作值：10A
功 率：300VA/相
六相并聯最大功率：900VA
六相并聯最大輸出時允許工作時間：10s
頻率范圍：0--1000Hz； 精度：0.001Hz
諧波次數：2--20次；相位：0--360°； 精度：0.1°
2、直流電流源
幅值：20A/相； 功率：300VA/相； 精度：0.5%
3、交流電壓源
幅值范圍：6 ×（0--125V）； 精度：0.2%
線電壓范圍：0--250V
相電壓/線電壓輸出功率：70VA/100VA
頻率范圍：0--1000Hz； 精度：0.001Hz
諧波次數：2--20次；相位：0--360°； 精度：0.1°
4、直流電壓源
相電壓輸出幅值：0--±150V； 精度：0.2%
線電壓輸出幅值：0--±300V；
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子
開關量輸入端子：8對
空接點：1--20mA，24V 裝置內部有源輸出
電位翻轉：0--6VDC為低電平，15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍
范圍：1ms～9999s；測量精度：1ms
7、體積重量
體積：600 (mm)×450 (mm)×250 (mm) ；約18Kg
8、電 源
AC220V±10%；50Hz 10A
