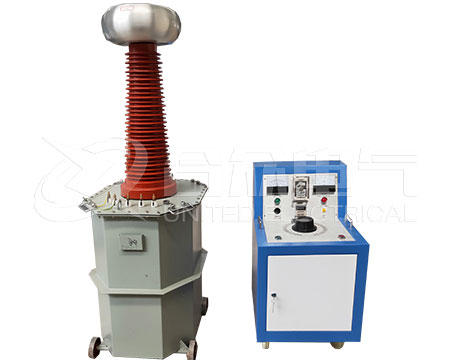

工頻耐壓試驗又被稱為交流耐壓試驗，是電力系統絕緣耐壓試驗的一種，工頻耐壓試驗裝置由試驗變壓器和智能控制臺組成，廣泛應用于電力和科研單位對電機、電纜、變壓器、開關、電器等產品做各種高壓絕緣耐壓試驗。同時適用于各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是各類高壓絕緣耐壓試驗中必不可少的儀器。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的陰值)。

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%-120%)球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

在工頻耐壓試驗中，低壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗。試驗變壓器的漏抗必須存在著壓降。為了準確測量被試品上所施加電壓，因此常在高壓側接入RCF阻容分壓器來測量電壓。

工頻耐壓試驗裝置主要特點：

專業耐壓試驗控制系統，可配各種試驗變壓器，包括交直流兩用、抽頭或串級

全封閉一體化結構，可適應高寒、高海拔惡劣環境

全自動、智能化微電腦測量及控制，確保高精度、高可靠各項性能

全面的監測功能，可同時監測被試品的電壓、電流，及變壓器輸入、輸出電流

完善的保護，高低壓電壓、電流多重保護

零位安全連鎖，及外部門控或紅外探測器連鎖

工頻耐壓試驗裝置現場試驗操作需要注意的事項：

(1)試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。

(2)被試品應清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。

(3)對大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整間隙。

(4)使用工頻耐壓試驗裝置時，升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘，也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

(5)當電壓升至試驗電壓時，開始計時，到1min后，迅速降到1/3試驗電壓以下時，才能拉開電源。

(6)耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

(7)在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源，停止試驗并查明原因：①電壓表指針擺動很大;②發現絕緣燒焦或冒煙;③被試品內有不正常的聲音。
