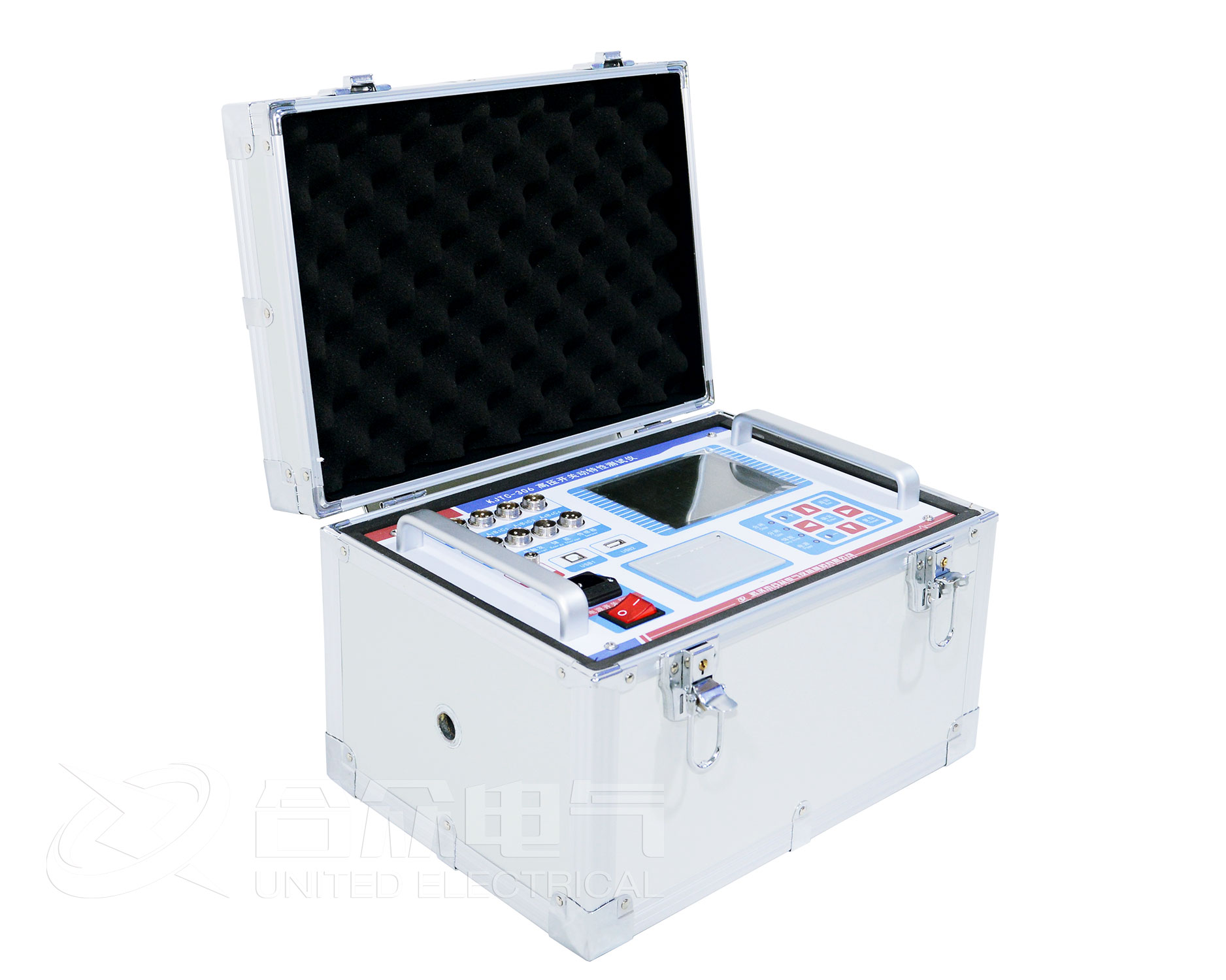

對高壓開關的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓開關進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，武漢市合眾電氣研發了KJTC系列高壓開關動特性測試儀。為進行各類高壓開關斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓開關斷路器的機械動特性參數。高壓開關動特性測試儀在測試過程中的常見問題解答：

  1、內、外同步、空接點的使用有什么區別?

  所謂同步，就是時間的計時起點。

  內同步時，由儀器內部給出開關的分閘(合閘)控制，高壓開關動特性測試儀在給出開關的分閘(合閘)控制的同時啟動計時器，作為計時起點。

  外同步時，由外部給出開關的分閘(合閘)控制，外部在給出開關的分閘(合閘)控制的同時，必須通過高壓開關動特性測試儀的外同步接口向儀器提供同步信號，以提供計時起點，儀器如果得不到同步信號，將始終處于等待狀態，不能完成試驗數據的完成。

  空接點時，由儀器內部給出無源接點控制開關本身提供的電源進行分閘(合閘)，高壓開關動特性測試儀在讓無源接點閉合的同時啟動計時器，作為計時起點。

  高壓開關動特性測試儀采用電壓同步方法，同步電壓范圍：內同步為DC30V～300V，外同步為AC/DC30V～300V。

  2、參考通道的設置有何意義?

  在開始試驗時必須設置好參考通道。參考通道并沒有特別的意義，其作用是提供開關合分閘狀態的判斷依據。如選擇A1為參考通道，高壓開關動特性測試儀將根據A1的合、分狀態判斷下次是合閘試驗還是分閘試驗。

  A1為“合”狀態時做分閘試驗，反之做合閘試驗。除此之外，計算速度數據時，速度定義中的剛合點為參考通道的剛合時間、剛分點為參考通道的剛分時間。選擇某一通道作為參考通道時，此通道必須接入斷口，取得斷口信號，不然的話，高壓開關動特性測試儀不能進行正常的分、合閘試驗。

  另外，顯示和打印數據時，同期為零的通道是z先合上(斷開)的通道，其他通道的同期誤差是相對于z先合上(斷開)通道而言的時間差，與參考通道的選擇沒有直接關系。

  3、現場試驗時，如何判斷開關的分合狀態?

  高壓開關動特性測試儀進入試驗界面時，左下角直接顯示6個斷口的實時狀態。斷口在分(合)閘操作完成后，試驗界面上就會有所接通道的狀態變化。如果開關有拒分或拒合的現象，可觀察試驗界面顯示狀態，進而檢查接線是否正確、刀鍘是否打開。
