電力測試設備基本都有波形，就需要判讀波形來確定相關趨勢和數據，下面和武漢合眾電氣了解有載調壓分接開關測試儀直流波形判度，我們一起來看看直流電流示波圖形的判讀說明。

  根據吊芯和不吊芯情況，系統測量的結果略有差異。如下圖所示為一有載開關吊芯后測量的波形圖。
  圖中所示波形縱坐標刻度表示電阻值，我們可以看出該開關動作前測試線等引起的零點電阻為0.8歐姆左右，而開關動作A相接入R1的電阻值為2.5歐，接入R2的電阻約為2.5歐左右。

  波形的橫坐標為時間刻度，我們從圖上清楚地判讀出開關觸頭變換的時間，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整個切換時間在44ms左右。

  波形的三項同期性由T0的參數所決定。ＢＣ項以Ａ項為參照，值有正負之分見等號處，等號為正、負號為負。注意：吊芯后測量的波形將非常平滑，勿須再作平滑處理。對于不吊芯測試（一般現廠均采用這種方式）。其測量波形圖如下所示。

  我們比較發現，該波形與吊芯后測量的波形（即傳統方法測量）相比，在觸頭變換過程中可看到明顯的毛刺，這主要是開關變換過程中觸頭彈跳時、變壓器線圈中電流引起反電勢造成的，這進一步真實地反映出開關在變壓器實際運行過程中的狀態。這對觸頭的好壞提供了一個定性的判斷，特別是出現明顯的斷開情況，即波形中某一段阻值大于40歐以上并保持一段時間（如2ms以上），則應視為開關有問題。
  為了便于觀察開關帶變壓器線圈后的觸頭變換波形。我們可從“處理”菜單進入“濾波參數”一欄，加大濾波比例后，再進入“參數查閱”屏幕將顯示平滑后的波形。

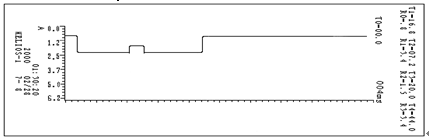

  如下圖所示，其平滑程度可由“處理”菜單中的“濾波參數”決定，比例越大則越光滑。
  上面是有載調壓分接開關測試儀直流波形判度，如果需要相關電力測試設備，請?jiān)诰€(xiàn)咨詢我們客服，將安排專業的業務經理和您對接需求。
