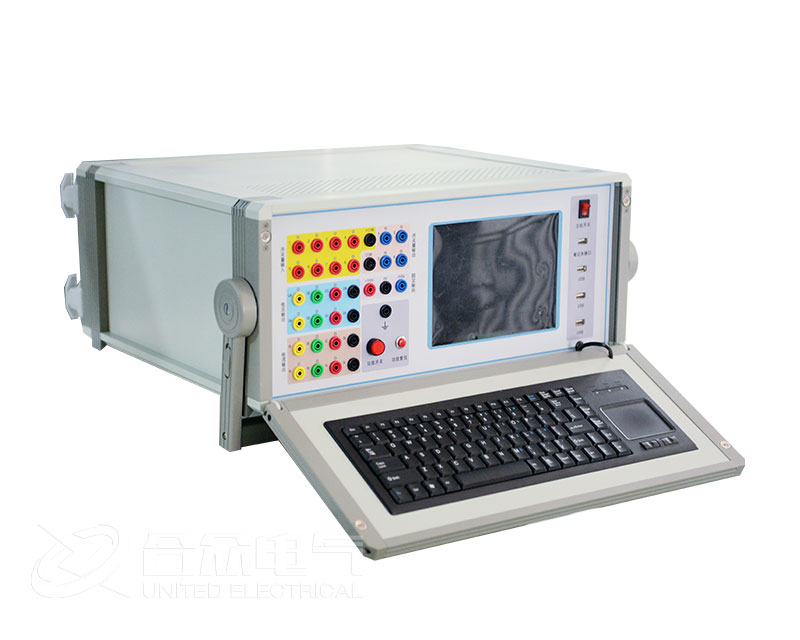

繼電保護測試儀，是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護校驗儀。微機繼電保護校驗儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及高檔工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。

  繼電保護測試儀通用使用注意事項

  繼電保護測試儀裝置內置了工控機和 Windows 操作系統，請勿過于頻繁地開關主機電源。

  裝置面板或背板裝有 USB 插口，允許熱撥插 USB 口設備(如U盤等)，但注意撥插時一定要在數據傳輸結束后進行。

  為了保證繼電保護測試儀工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置 Windows 系統，以免導致操作系統損壞。使用 USB 盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。

  外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。

  請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。

  開入量兼容空接點和電位(0-250VDC)，使用帶電接點時，接點電位高端(正極)應接入公共端子COM端。

  使用繼電保護測試儀時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。

  禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，繼電保護測試儀將被損壞。

  如果現場干擾較強或安全要求較高，試驗之前，請將電源線(3芯)的接地端可靠接地或裝置接地孔接地。

  如果在使用過程中出現界面數據出錯或設備無法連接等問題，可以這樣解決：向下觸按復位按鈕鍵，使 DSP復位;或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
