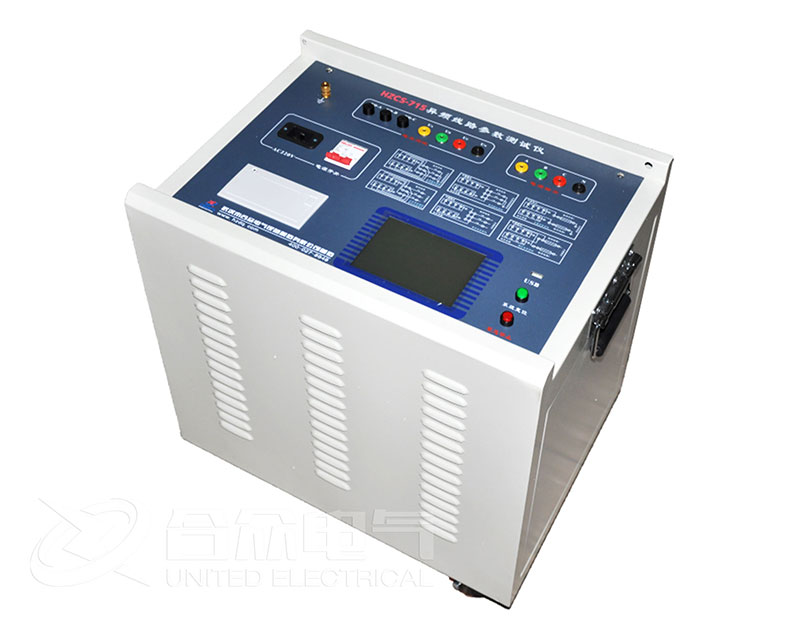

1、儀器現場測試接線

測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸入信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，最后將電壓測量端子 UA、UB、UC 接入線路引下線線路側，如圖5-1，輸電線路參數測試儀測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員安全。

輸電線路參數測試儀測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以消除測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。

輸電線路參數測試儀測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作安全性。零序測試時，儀器內部已經將A、B、C三相短接輸出。但電壓測試通道會測試到引線電阻，導致引起額外的誤差。如果線路很短，為確保測試準確度，零序阻抗測試時，請嚴格按照接線圖接線。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

2、正序參數測試接線及對端操作

在正序電容(正序開路)測試中，被測線路對端(相對于測量端)開路，將儀器電源輸出引至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，三相、兩相、單相回路的測試接線如圖5-1所示。

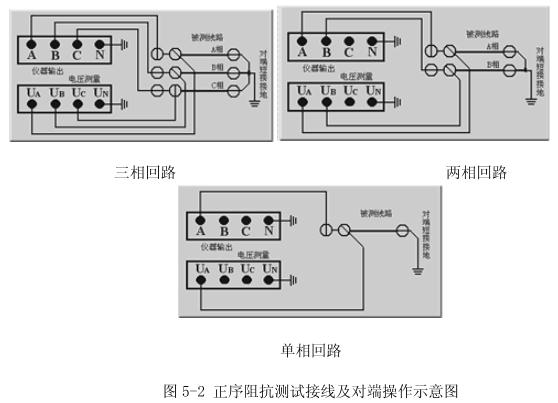

進行正序阻抗(正序短路)測試時，將對端短接接地，如圖5-2。實際測量中，由于儀器測試電源三相平衡度較高，對端完全可以接地，不會引入超過精度要求的測量誤差。這樣，可以與零序阻抗測試時的對端狀況保持一致，簡化對端操作，提高工作效率。
