變壓器繞組直流電阻試驗意義

變壓器繞組直流電阻的檢測是變壓器預防性試驗中一項很重要的試驗項目，DL/T596--1996預試規程的試驗次序排在變壓器試驗項目的第二位。

1、規程規定它是變壓器大修時、無載開關調級后、變壓器出口短路后和1~3年一次設備的必試項目。

2、可有效的考核繞組縱絕緣和電流回路連接狀況，能夠反映繞組匝間短路、繞組斷股、分接開關接觸狀態以及導線電阻的差異和接頭接觸不良等缺陷故障。是判斷各相繞組直流申陽是否平衡、調壓開關檔位是否正確的有效手段。

DL/T596--1996預試規程的試驗周期和要求

試驗周期

變壓器繞組直流電阻正常情況下1~3年檢測一次。但有如下情況必須檢測：

(1)無勵磁調壓變壓器變換分接位置后必須進行檢測；

(2)有載調壓變壓器在有載分接開關檢修后必須對所有分接進行檢測；

(3)變壓器大修后必須進行檢測；

(4)必要時進行檢測。如變壓器經出口短路后必須進行檢測。

繞組直流電阻測試試驗要求

變壓器容量在1.6MVA及以上，繞組直流電陽相互間差別不應大于2%;無中性點引出的繞組線間差別不應大于三相平均值的1%。

容量在1.6MVA以下，相間差別一般不大于三相平均值的4%;線間差別一般不大于二相平均值的2%。與以前相同部位測得值比較其變化不應大于2%；如直流電陽相間差在變壓器出廠時超過規定，制造廠已說明了這種偏差的原因，也以變化不大于2%考核。

不同溫度下的電阻值應換算到同一溫度下進行比較，并按下式換算：R2=R1[(T+t2)/(T+t1)]

式中：R1、R2一一分別為溫度t1、t2時的電陽值;T一常數，其中銅導線為235，鋁導線為225。

減少測量時間，以及提高檢測準確度的措施

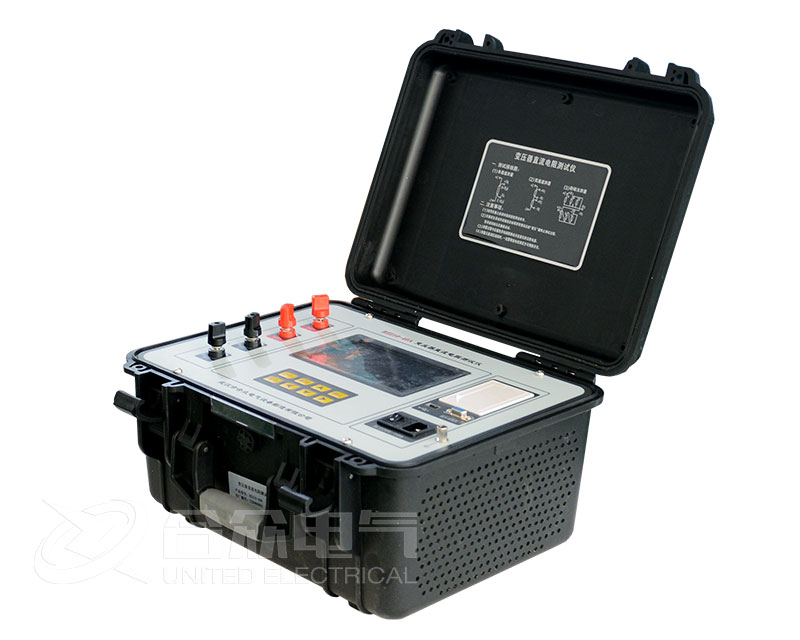

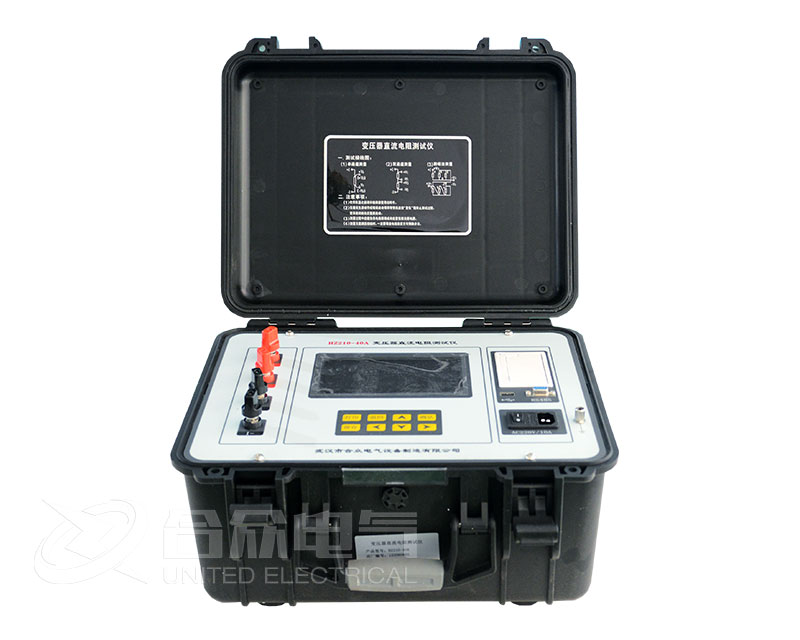

一般使用電壓降法和電橋法，直流電阻測試儀檢測，對于大型變壓器，其電感非常大，為了加快測量速度，可采用快速測量方法變壓器繞組是由分布電感、電阻及電容組成的復雜電路。測直流電陽是在繞組的被試端子間通以直流，待瞬變過程結末、電流達到穩定后，記錄申陽值及終組溫度。測直流電阻的關鍵問題是將自感效應降低到最小程度。
