tanδ及電容量測量

測試方法(試驗接線)

220kV 電容式電壓互感器的高壓電容器 C1 一般會分節，對于其中各獨立電容器C1上節，宜采用正接線測量，測量電壓為10kV。對于C1下節連同中壓電容器C2，應采用自激法，測量電壓一般不應超過 2kV。如果電容式電壓互感器下節帶有中壓測試抽頭，則優先采用利用測試抽頭的正接線方法，即：測量C1下節時從電容器高壓側一次加壓，從測試抽頭取信號，而X 端子及N端子(有時稱J或8)應懸空，介質損耗儀用正接線測量方式測量電壓 10kV；

測量中壓電容器 C2時從測試抽頭加壓,從N端(有時稱J或8)取信號，而電容器高壓側應懸空、X端子應懸空介質損耗儀用正接線測量方式，測量電壓不應高于C2在正常工作時的電壓。

試驗步驟

測量并記錄環境溫度和濕度。

按照試驗接線圖連接試驗線路，應注意測試高壓線的對地絕緣問題。

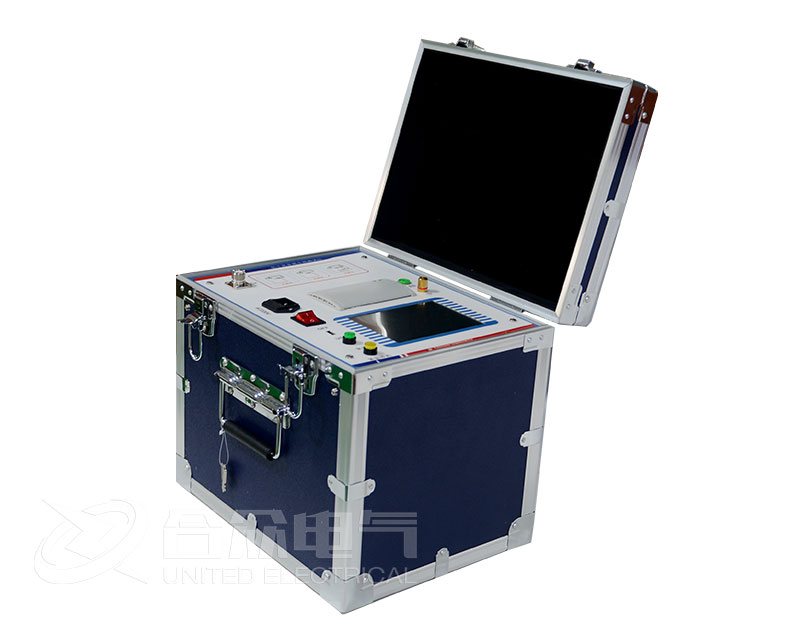

按照各介質損耗測試儀操作說明進行試驗。

試驗結果判斷依據(或方法)

10kV 下的 tanδ值不大于下列數值：

油紙絕緣：0.5%

膜紙復合絕緣：0.2%

每節電容值偏差不大于額定值的士2%。

安全措施及注意事項

試驗中應注意高壓測試線對地及試驗人員保持足夠的絕緣距離。

變更試驗接線前應對被測回路充分放電。當 tans值不符合要求時，可在額定電壓下復測，復測值；

如符合 10kV 下的要求，可繼續投運。

YDR 的分壓電容器及型號中標有 OW、OY 的耦合電容器為油紙絕緣；TYD、WVB、WVL的分壓電容器及型號中標有 OWF 的耦合電容器為膜紙絕緣。

試驗后應恢復試驗中改變的互感器內部接線。
