試驗項目

六氟化硫斷路器試驗應包括以下試驗項目：

a)輔助和控制回路絕緣電阻及交流耐壓;

b)導電回路電阻;

c)合、分閘時間及同期性以及合閘電阻預投入時間；

d)合、分閘速度;

e)斷口并聯電容器的電容量和tgδ;

f)合、分閘電磁鐵的最低動作電壓;

9)斷路器主回路對地、斷口間及相間交流耐壓，

試驗方法及主要設備要求

輔助和控制回路絕緣電阻及交流耐壓

使用儀器

測量六氟化硫斷路器輔助和控制回路絕緣電阻使用1000V兆歐表，輔助和控制回路交流耐壓值為1000V，可采用普通試驗變壓器或2500V兆歐表代替

試驗結果判斷依據

a)輔助和控制回路絕緣電阻不低于1MΩ。

b)在進行交流耐壓試驗前后絕緣電阻值不應降低。

注意事項

試驗時應記錄環境溫度。

導電回路電阻

使用儀器

回路電阻測試儀(要求不小于100A)或雙臂直流電橋。

測量要求

將六氟化硫斷路器合閘，將導電回路測試儀試驗線接至斷路器一次接線端上，注意電壓線接在內側，電流線接在外側。

試驗結果判斷依據

交接時和大修后導電回路電阻數值應符合制造廠的規定,運行中敞開式斷路器的回路電阻不大于交接試驗值的1.2倍,GIS中的斷路器應符合制造廠的規定。

注意事項

如采用直流壓降法測量，則電流應不小于100A。

合、分閘時間及同期性

使用儀器

a)可調直流電壓源。輸出范圍:電壓為0~250V直流，電流應不小于5A,紋波系數不大于 3%。

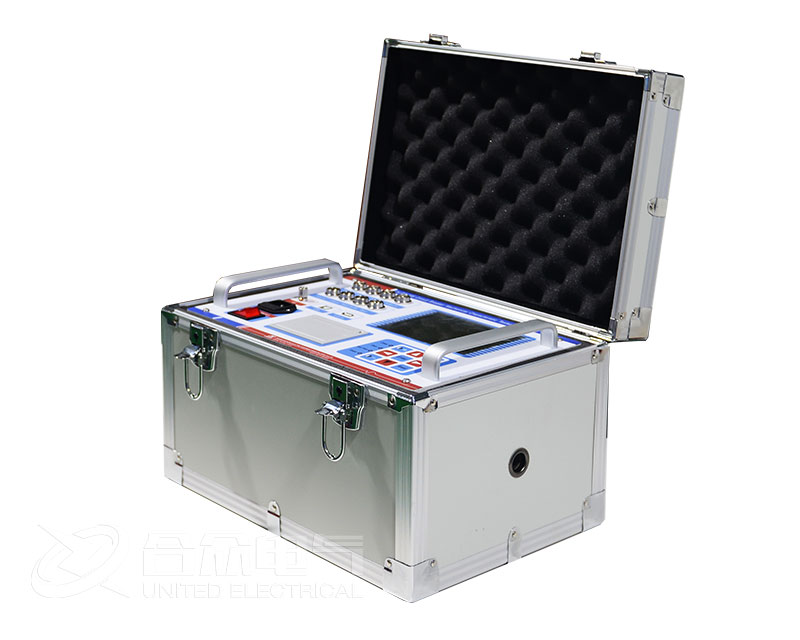

b)斷路器特性測試儀1臺，要求儀器時間精度誤差不大于0.1ms,時間通道數應不少于6個。

測量方法

將斷路器特性測試儀的合、分閘控制線分別接入斷路器二次控制線中，用試驗接線將斷路器一次各斷口的引線接入測試儀的時間通道。

將可調直流電源調至額定操作電壓，通過控制斷路器特性測試儀，在額定操作電壓及額定機構壓力下對六氟化硫斷路器進行分、合操作，得出是各相合、分閘時間。三相合閘時間中的最大值與最小值之差即為合閘不同期:三相分閘時間中的最大值與最小值之差即為分閘不同期。

如果六氟化硫斷路器每相存在多個斷口，則應同時測量各個斷口的合、分時間，并得出同相各斷口合、分閘的不同期。

如果斷路器帶有合閘電阻，則應同時測量合閘電阻的預先投入時間。

試驗結果判斷依據

a)合、分閘時間與合閘電阻預先投人時間應符合制造廠的規定。

b)除制造廠另有規定外，斷路器的分、合閘同期性應滿足下列要求:

-相間合閘不同期不大于5ms;

-相間分閘不同期不大于 3 ms;

-同相各斷口合閘不同期不大于3ms；

-同相各斷口分閘不同期不大于2ms；

注意事項

試驗時也可采用站內直流電源作為操作電源;如果存在第二分閘回路,則應測量第二分閘回路的分閘時間、同期性和同相各斷口的分閘2的同期性。合、分閘速度

使用儀器

可調直流電壓源。輸出范圍:電壓為0~250V直流，電流應不小于5A，紋波系數不大于 3%;

斷路器特性測試儀1臺，要求儀器時間精度誤差不大于0.1 ms,時間通道數應不少于6個，至少有1個模擬輸入通道。

試驗方法

本項試驗可結合斷路器合、分閘時間試驗同時進行,將測速傳感器可靠固定，并將傳感器運動部分牢固連接至斷路器機構的速度測量運動部件上。利用斷路器特性測試儀進行斷路器合、分操作，根據所得的時間一行程特性求得合、分閘速度。

驗結果判斷依據

合、分閘速度的測量方法及結果應符合制造廠的規定。

斷口并聯電容器的電容量和tgδ；

使用儀器

a)溫度計(誤差士1℃)，濕度計;

b)介質損耗測試儀。

試驗方法

斷路器處于分閘位置時，參照各介質損耗測試儀進行試驗接線，試驗采用正接線法。

試驗結果判斷依據

交接時測量六氟化硫斷路器各斷口及并聯電容并聯后的電容量和介質損耗角正切，并作為該設備原始記錄，以后試驗應與原始值比較，應無明顯變化。

安全措施

a)介質損耗試驗中高壓測試線電壓約為10kV,應注意測試高壓線對地絕緣問題和人身安全。

b)介質損耗測試儀應良好接地。

合、分閘電磁鐵的最低動作電壓

使用儀器

可調直流電壓源。輸出范圍:電壓為0~250V直流，電流應不小于5A，紋波系數不大于 3%。
試驗方法

將直流電源的輸出經刀閘分別接入斷路器二次控制線的合閘或分閘回路中在一個較低電壓下迅速合上并拉開直流電源出線刀閘，斷路器不動作，逐步提高此電壓值，重復以上步驟，當斷路器正確動作時，記錄此前的電壓值。則分別為合、分閘電磁鐵的最低動作電壓值。如果存在第二分閘回路，則應同時測量第二分閘回路電磁鐵的最低動作電壓。

試驗結果判斷依據

a)合閘電磁鐵的最低動作電壓不應大于額定電壓的80%，在額定電壓的80%~110%范圍內可靠動作。

b)分閘電磁鐵的最低動作電壓應在額定電壓的30%~65%的范圍內，在額定電壓的 65%~120%范圍內可靠動作。當電壓低至額定電壓的30%或更低時不應脫扣動作。

斷路器主回路對地、斷口間交流耐壓

使用儀器

六氟化硫斷路器交流耐壓一般采用串聯諧振回路，具體可分為工頻串聯諧振和變頻串聯諧振。

試驗方法

進行試驗接線，對斷路器進行合閘對地、斷口間進行耐壓，時間為1min。

試驗結果判斷依據

試驗中無擊穿、閃絡視為通過。
