變比組別測試原理

變壓比的測量方法，一般有雙電壓表法和變比電橋法。目前市面上的變比組別測試儀多采用雙電壓法的測試原理。

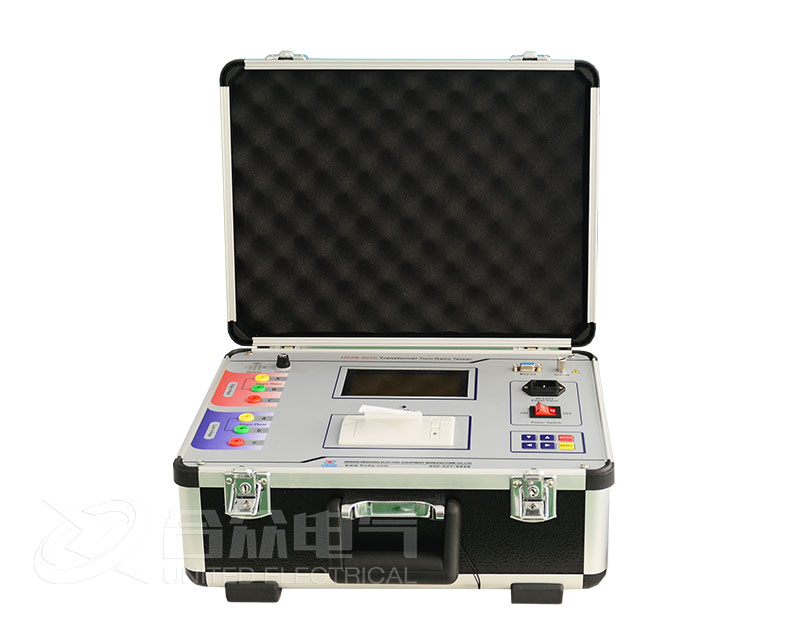

變比組別測試儀在變壓器高壓側施加一標準測試電壓，通過變壓器或互感器降壓后，儀器的低壓測試線測試到低壓側電壓，儀器將兩側電壓值之比做為變比值，利用兩側電壓的相位差，來判定組別。

1、電壓變比值

變壓器的電壓比是指變壓器空載運行時，一次側電壓U1與二次側電壓U2的比值簡稱電壓比(或變比)，即：K=U1/U2。

2、電壓變比誤差

變比誤差=(實測變比值-額定變比值)/額定變比值x100%。

3、連接組別

連接組標號是表示變壓器繞組的連接方法以及原、副邊對應線電勢相位關系的符號連接組標號由字符和數字兩部分組成，前面的字符自左向右依次表示高壓、低壓繞組的連接方法，后面的數字可以是0~11之間的整數，它代表低壓繞組線電勢對高壓繞組線電勢相位移的大小，該數字乘以30°即為低壓邊線電勢滯后于高壓邊線電勢相位移的角度數。

這種相位關系通常用“時鐘表示法”加以說明，即以原邊線電勢相量做為時鐘的分針，并令其固定指向12位置，以對應的副邊線電勢相量做為時針，它所指的時數就是連接組標號中的數字。

試驗現場注意事項

1、變比組別測試儀高壓測試線接變壓器或者互感器的高壓側，低壓測試線接低壓側，勿接反。

2、高低壓測試線的黃綠紅黑測試夾，分別與變壓器的ABCO連接，遇到不用的測試夾應將其懸空。切勿使測試線顏色與相別不對應，否則會出現測試組別值不正確的現象。

3、高壓測試線為儀器測試電源(最高AC160V)輸出端，禁止相間直接短路，否則會損壞儀器。測試時注意安全，防止觸電。

4、測試夾與被試品端子可靠連接，如遇到銹跡或氧化層需進行處理，以免影響測試結果。

5、測試接線前，被試品的高低壓側端子的對外引線要拆除或處于懸空狀態，以免影響測試結果。
