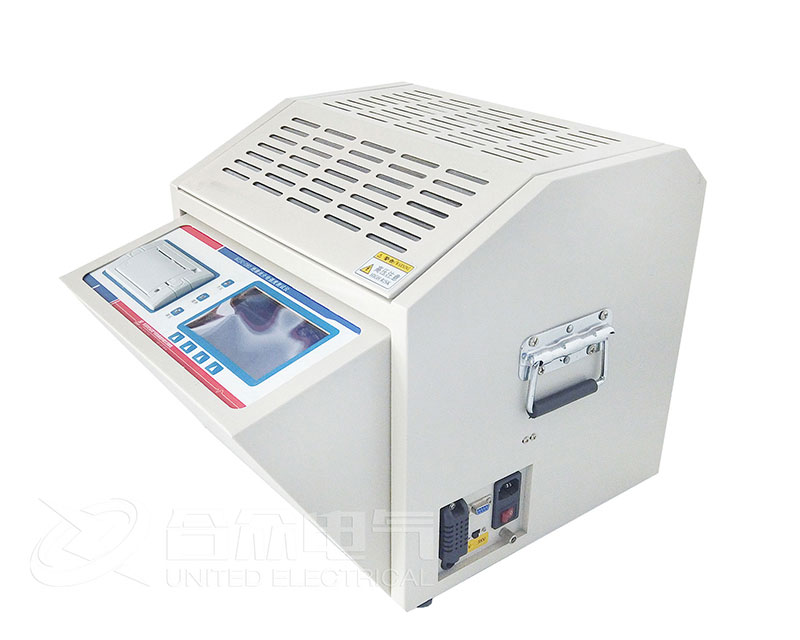

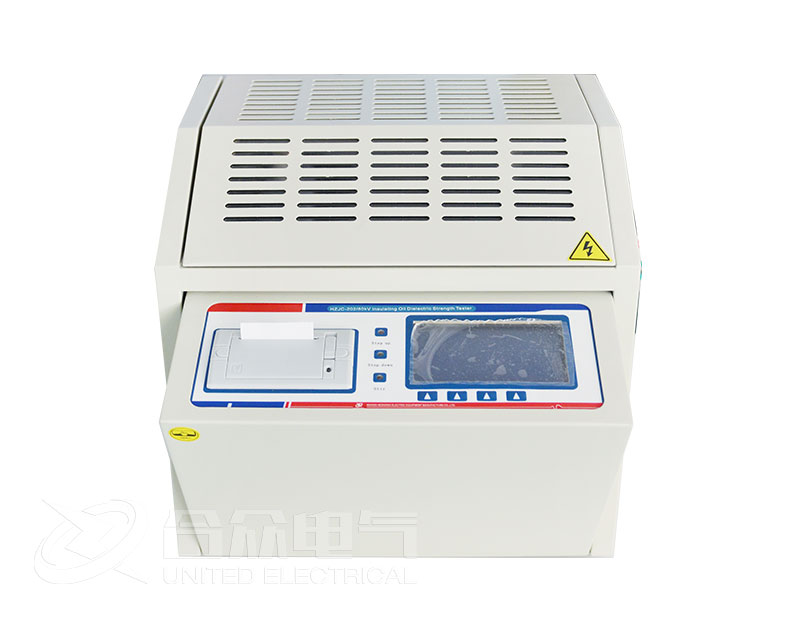

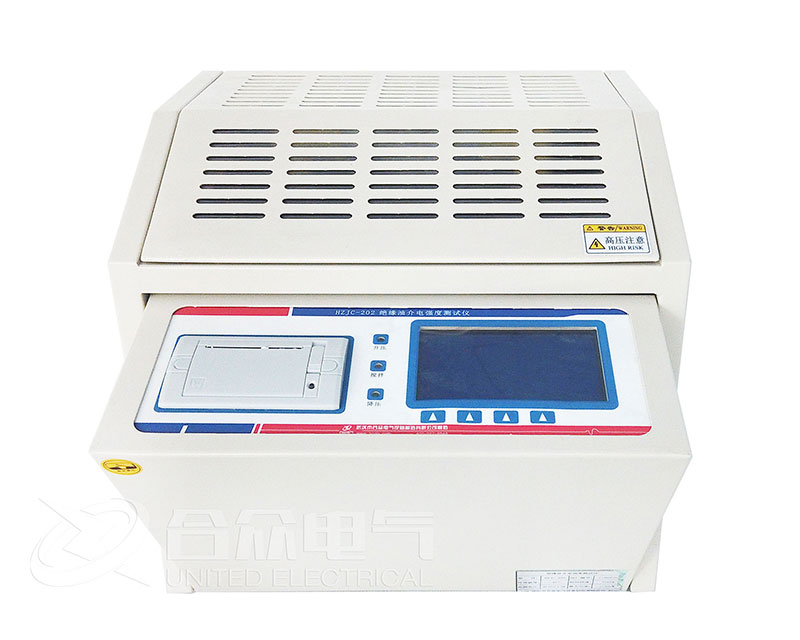

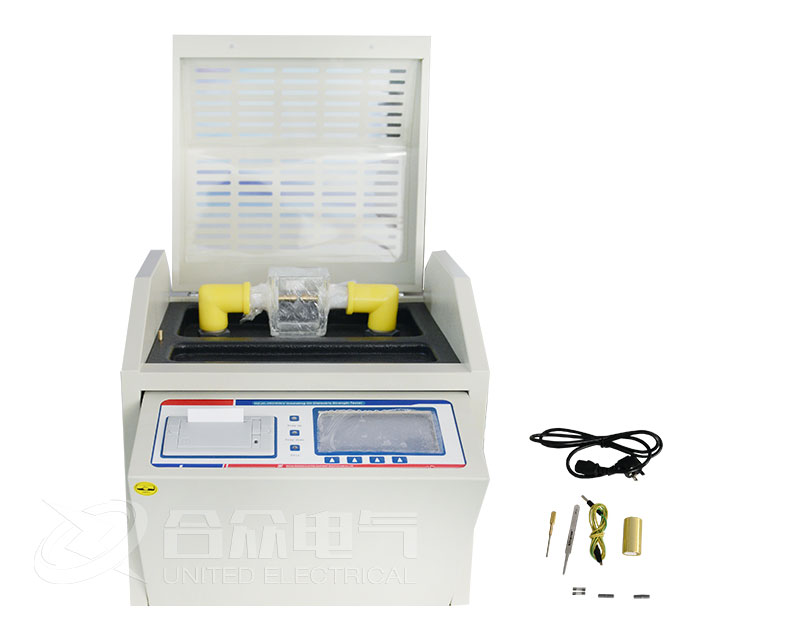

絕緣油介電強度測試儀是專門用于測定變壓器油、電纜油等液體絕緣介質電氣強度的設備，其測試結果對評估油的絕緣性能至關重要。以下是詳細的使用操作方法及注意事項：

測試前準備

1. 環境與設備檢查

環境條件：溫度：15~35℃，相對濕度≤75%。避免強電磁干擾、震動和陽光直射。

設備檢查：確認儀器接地可靠，電源電壓穩定（AC 220V±10%）。檢查電極杯（通常為黃銅或不銹鋼材質）是否清潔、無劃痕，間距符合標準（如IEC 60156規定為2.5mm±0.05mm）。油杯需用無水乙醇或石油醚清洗并烘干，確保無殘留雜質。

2. 樣品處理

取樣：使用干燥、潔凈的玻璃瓶或?qū)Ｓ糜蜆悠浚苊馕廴尽Ｈ忧靶桁o止油樣至少8小時（若油中含氣泡需延長至24小時）。

注油：將油樣緩慢注入電極杯至刻度線，避免氣泡產生（可傾斜注油或輕敲杯壁消泡）。

詳細操作步驟

1. 儀器啟動與參數設置

接通電源，打開儀器開關，預熱5~10分鐘。

選擇測試標準（如IEC 60156、GB/T 507等）和測試模式（自動/手動升壓）。

設置升壓速率（通常為2kV/s或3kV/s）、初始電壓（0kV）和終止電壓（如80kV，具體根據油品類型調整）。

2. 測試執行

安裝電極杯：

將注油后的電極杯放入儀器測試槽，確保電極與高壓端接觸良好。

開始測試：

啟動測試按鈕，儀器自動升壓直至油樣擊穿（電流突變或電壓驟降）。

記錄擊穿電壓值（kV），儀器可能自動計算平均值（通常需重復6次測試，取后5次平均值）。

重復測試：

每次擊穿后需用玻璃棒輕微攪拌油樣（消除碳化物），靜置1~2分鐘后再進行下一次測試。

更換新油樣或清潔電極杯（若油樣明顯碳化）。

3. 測試結束

關閉電源，取出電極杯，倒出油樣并清潔電極。

記錄所有測試數據，包括環境溫濕度、擊穿電壓、測試日期等。

注意事項

安全操作

高壓危險：測試過程中禁止觸碰電極杯或高壓部件，操作時需戴絕緣手套。測試完成后需放電（通過儀器放電按鈕或外接放電棒）。

防火措施：油樣及清潔劑（如石油醚）易燃，測試區域禁止明火。

2. 數據準確性控制

避免氣泡干擾：注油后靜置1~2分鐘，確認無氣泡后再測試。

電極維護：

定期用細砂紙（如800目）打磨電極表面，保持光潔。

若電極磨損導致間距超差（＞±0.05mm），需更換電極杯。

油樣污染：

同一油樣不建議重復測試超過6次，避免碳化顆粒降低介電強度。

3. 儀器維護

定期校準（建議每年一次），檢查高壓輸出精度。

長期不用時，電極杯需干燥存放，避免氧化。
