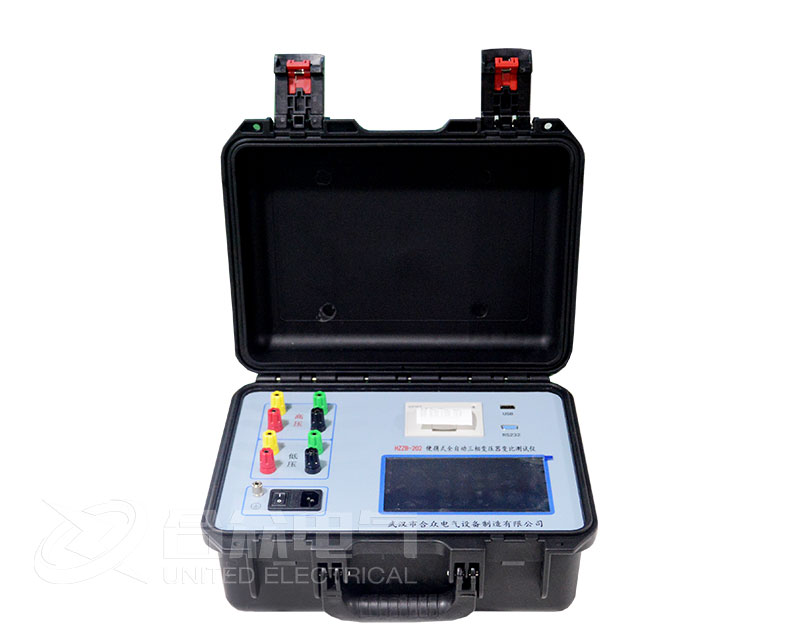

測試接線

根據被試試品的情況正確連接測試線。

單相變壓器或單相 PT測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端;低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。

單相CT 測試接線

高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側;低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。

三相變壓器測試接線

高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的 A、B、C 相;低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。

智能電量管理

儀器在長時間未操作時，自動調暗液晶背光，以節省電量;儀器帶低電量充電提示功能、過放保護功能;儀器電量低時可插充電器充電，并可在充電過程中對儀器進行正常操作使用。

打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機自檢:按住按鍵不放，同時給打印機上電，即打印出自檢條

打印機換紙:扣出旋轉扳手，打開紙倉蓋;把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上;合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

使用操作

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏。

此時頂欄顯示儀器運行時間和電池電量圖標，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。
按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。

變比測試

三相測試:普通三相變壓器測試。

單相測試:單相變壓器、PT、CT測試。

Z型測試:Z型變壓器測試。

三相測試

在“主菜單”屏下選中“三相測試”項后，按“確認”鍵進入“三相測試選擇”屏。

正常測試:已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。

盲測功能:在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。

“正常測試”和“盲測功能”的設置、操作類似，在此以“盲測功能”為例進行說明介紹。選擇“盲測功能”項后，按“確認”鍵進入“盲測功能參數設置”屏。

“額定高壓”“額定低壓”、“分接”、“聯結組別”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。

額定高壓、額定低壓:設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。

分接:設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入 00 或 01即可。

聯結組別:設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D一未知”之間的循環轉換，Y表示星形聯結，D表示三角形聯結，“未知”表示不清楚高壓側聯結方式，由儀器自動判斷:低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知’后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”不可改動。

試品編號:設置本次試驗的試品編號測試:選擇不同的測量方式；

三相變比:根據設定的高、低壓聯結方式和聯結組別，三相同時測量變比。

組別測試:只測量聯結組別。

三相 AB、三相 BC、三相 CA:根據設定的高、低壓聯結方式和聯結組別，只針對所選相進行變比測量，此功能方便只針對某一相進行測量、檢測，節約時間。

參數設置完成后，選中“測試”項后按“確認”鍵開始測量。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

單相測試

在“主菜單”屏下選中“單相測試”項后，按“確認”鍵進入“單相測試參數設置屏。

該屏設置操作和“盲測功能參數設置”屏類似。

額定高壓、額定低壓:設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。當選擇“單相CT”測試后，高、低電壓值代表 CT的一次側額定電流值和二次側額定電流值，可以按實際電流輸入，也可以根據實際情況按實際比例關系輸入。

分接:設置所測試品的分接間距

額定分接:設置所測試品的額定分接位，對于沒有分接位的試品，額定分接位輸入00或 01即可。

試品編號:設置本次試驗的試品編號。

測試:選擇不同的測量方式。

單相PT:根據設置的參數對PT進行變比極性測量。

單相CT:根據設置的參數對CT進行變比極性測量。

單相變壓器:根據設置的參數對單相變壓器進行變比極性測量。>由于“單相PT”的測試數據可以進行藍牙上傳，所以在測試前需要進行“藍牙上傳設置”;“單相 CT”、“單相變壓器”的測試數據不能進行藍牙上傳，所以按“確認”鍵可直接測試。

以“單相 PT”測試為例，當進行完“參數設置”后，按“確認”鍵開始測試。在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。

Z型測試

“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。
