互感器變比極性測試儀接線說明

1、電壓互感器測試：

1）儀器“輸出”紅色端子接電壓互感器高壓側A端子。

2）儀器“輸出”黑色端子接電壓互感器高壓側X端子。

3）儀器“輸入”紅色端子接電壓互感器低壓側a端子。

4）儀器“輸入”黑色端子接電壓互感器低壓側x端子。

5）接線示意圖見說明書：（插入PT接線圖）

2、電流互感器測試：

1）儀器“輸出”紅色端子接電流互感器小電流側K1（S1）端子。

2）儀器“輸出”黑色端子接電流互感器小電流側K2（S2）端子。

3）儀器“輸入”紅色端子接電流互感器大電流側L1（P1）端子。

4）儀器“輸入”黑色端子接電流互感器大電流側L2（P2）端子。

5）接線示意圖見說明書：（插入CT接線圖）

 3、關于穿心式電流互感器接線的特別說明：穿心式電流互感器小電流側的接線參照第二條即可，大電流側的接線只需一根線，該連接線的一端插入儀器“輸入”紅色端子，由電流互感器大電流側的L1（P1）側進入孔心，由L2（P2）側出孔心【如銘牌規定穿心N匝，即將該線再由L1（P1）側進入，再由L2（P2）側出孔心，直至孔心有N根線即可】，再將該線連接至儀器“輸入”黑色端子。

互感器變比極性測試儀使用方法

1、關于充電：將充電器一端與本儀器連接，一端接入220V市電，即開始充電。此時充電器上的紅色指示燈亮，當指示燈變綠時，即表示充電完成。

2、關于測試：

1）根據測量對象的不同，按本說明書第三條正確接線（切勿將“輸出”與“輸入”端接反，以免損壞儀器）。

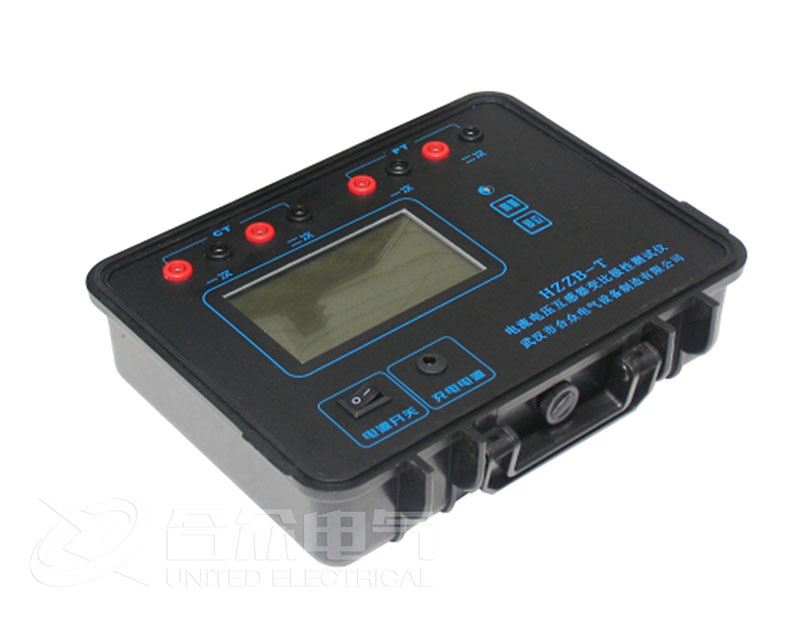

2）開機：打開儀器開關，儀器屏幕顯示“HZZB-405電流電壓互感器變比極性測試儀”。

3）測量：按一下“測量”健，屏幕顯示“變比******，極性*******”。再按一個“測量”鍵，約2秒鐘后，屏幕即顯示測量結果，如：“變比 100.025 ， 極性 減極性”。

4）如需重新測試測量或測量下一對象，按“復位”鍵后重復第3步操作即可。

3、結果分析：

1）如測量結果變比值大的離譜，如達10000以上（這個數字是隨機的，不確定），表明接線回路不通，請重新檢查接線。如接線無誤，則表明被試對象內部存在斷路現象。

2）極性測試結果“減極性”為正常，“加極性”為不正常，請檢查接線方式。
