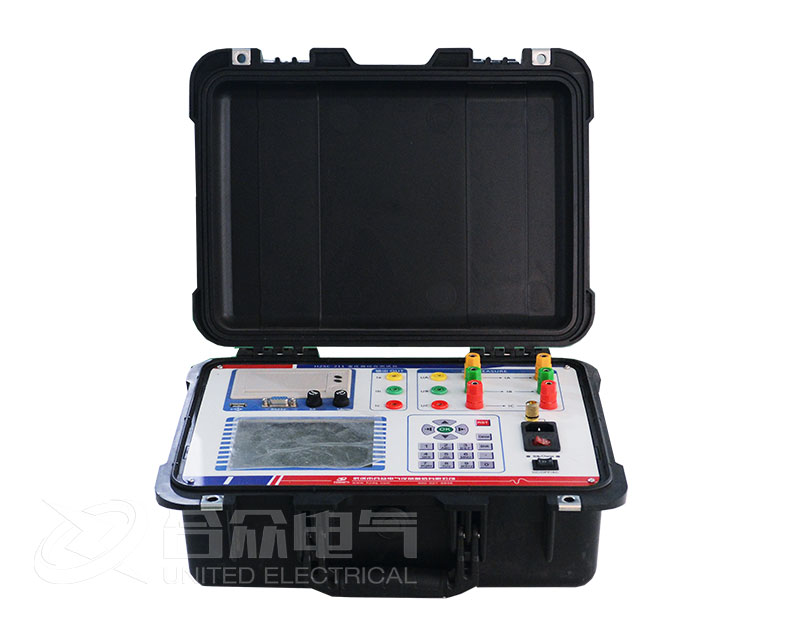

容量測試參數設置

在“主菜單”屏下選中“容量測試”項后，按“確認”鍵進入“容量測試參數設置屏。

試品類型：變壓器按絕緣形式分為“油浸式變壓器”和“干式變壓器”，其中“油浸式變壓器”的聯結組別可選擇“Yyn0”、“Yzn11”、“Dyn11”,因?yàn)樽儔浩鞑煌^緣形式、不同聯結組別的負載損耗是不同的，因此只有準確輸入此參數才能正確判斷變壓器型式。

阻抗電壓：若已知阻抗電壓應輸入阻抗電壓，若不知阻抗電壓必須輸入0，儀器可自動進行判斷;當測試非標變壓器時，需正確輸入此參數，才可測出實際容量。

試驗編號：設置本次試驗的編號。

額定高壓：設置被測變壓器的高壓側額定電壓值(變壓器的分接檔位必須在額定檔)，單位KV。用于區別不同電壓等級的變壓器。相同容量、不同電壓等級變壓器的負載損耗試驗參數值是不同的，要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。

額定低壓：設置被測變壓器的低壓側額定電壓值，單位KV。

試品油溫：設置被測變壓器的當前溫度值。

折算溫度：用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和負載損耗，我們將所測出的實際數據，按要求校正到折算溫度下，再查表得到被試變壓器的實際容量;國標要求油浸式變壓器的負載損耗應在溫度為75℃時進行，干變根據不同要求分別為100℃、120℃、145℃，所以必須將測試結果校正到折算溫度才能正確判斷變壓器容量。

測試電源：進行測試時使用的電源。

外加電源：使用外接調壓器進行容量測試;

內置電源：使用儀器內部電源進行變壓器容量測試，不需要其它外部輔助設備，簡單方便。

容量測試

在完成參數設置后開始進行測試，使用“外加電源”測試時，進入“正在測試”屏，時時刷新測試數據，此時按“確認”鍵進入“測試結果”屏，按“取消鍵返回上一屏。

使用“內置電源”測試時，完成后直接進入“測試結果”屏。

在“測試結果”屏下，按“左右”鍵選擇“繼續測試”、“保存結果”、“打印結果”，按“確認”鍵執行當前選項，按“取消”鍵返回上一屏。

測試結果中，UP指三相所加電壓平均值;IP指三相所加電流平均值;P指三相功率和;功率因數指三相所加信號功率因數平均值;阻抗電壓是進行完溫度校正和頻率校正后的值;額定損耗是進行完溫度校正后的值。

如果在“判斷容量”時顯示“未知”，說明變壓器容量在兩種容量類型之間，無法歸類如果在判定“試品類型”時顯示“未知”，說明變壓器類型在兩種類型之間，無法歸類。

依據JB/T501-2006中14.9要求，試驗時，應保證外加試驗電源的頻率在50HZ士5%范圍內。
