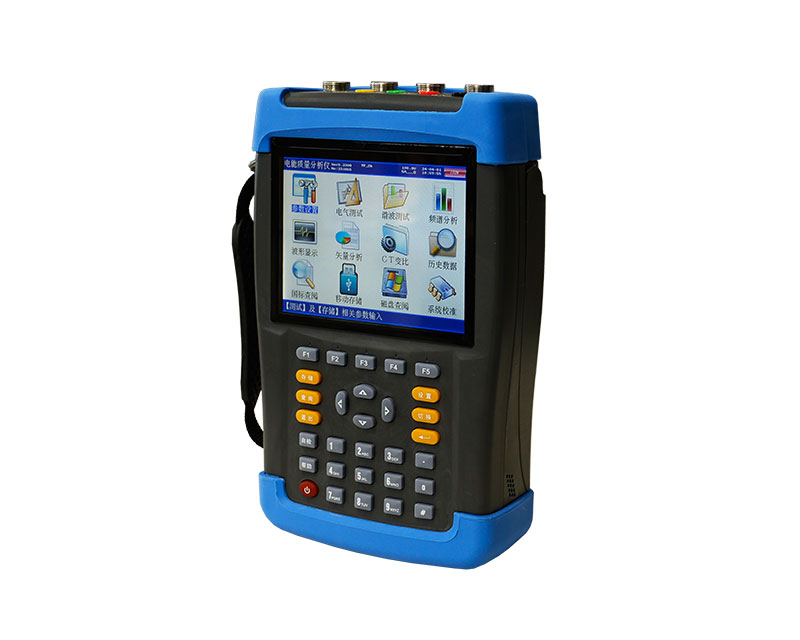

手持式電能質量分析儀參數設置界面，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、額定電壓、額定電流、接線方式、電流輸入方式、存儲速率、存儲時間、開始存儲選擇、變電站名、線路名稱、存儲文件名稱。

PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。
CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

額定電壓：指被測裝置的額定電壓值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

額定電流：指被測裝置的額定電流值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。

接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。

電流輸入：指用哪種方式進行電流的測量，包括：內置CT測量方式、5A鉗表測量方式、25A鉗表測量方式、100A鉗表測量方式、500A鉗表測量方式，共5種選項。通過←、→鍵在幾種方式間進行切換，選定到所需方式存儲速率；指對測試數據保存的時間間隔，最小間隔為1分鐘、最大間隔為5分鐘。通過←、→鍵在幾種方式間進行切換，選定到所需間隔時間。

存儲時間：指設定的需要存儲的總時間?？稍O(shè)置為10分鐘、20分鐘、30分鐘、1 小時、2 小時、3 小時、5 小時、12 小時、24 小時、48 小時、72小時、連續存儲(不限時間)；通過←、→鍵在幾種方式間進行切換，選定到所需時間。

開始存儲：指存儲功能設置開關。當選擇“是”時存儲功能打開，自動開始存儲數據；當選擇“否”時存儲功能關閉，停止存儲數據。

變電站名：指試驗現場所處的變電站名稱，用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。

輸入方法為：按確認鍵使內容變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。

線路名稱：指被測線路的編號。與“變電站名”一起用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使數字變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。

文件名稱：指記錄存儲的文件名稱。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。

手持式電能質量分析儀在測試過程中要注意的問題：

要在測試前插好電流測試鉗，嚴禁先夾被測信號后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。

測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入唯一與之對應的插座。交換不同輸入，會降低了測試精度，但交叉后一般測試精度也不會超出在士2%。

接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。(此條尤為重要，反之可能引起大事故)。
