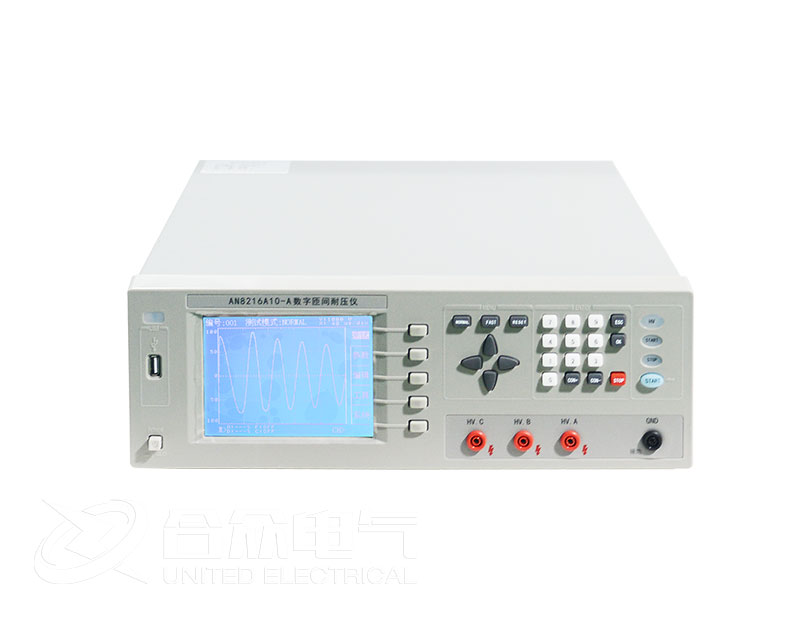

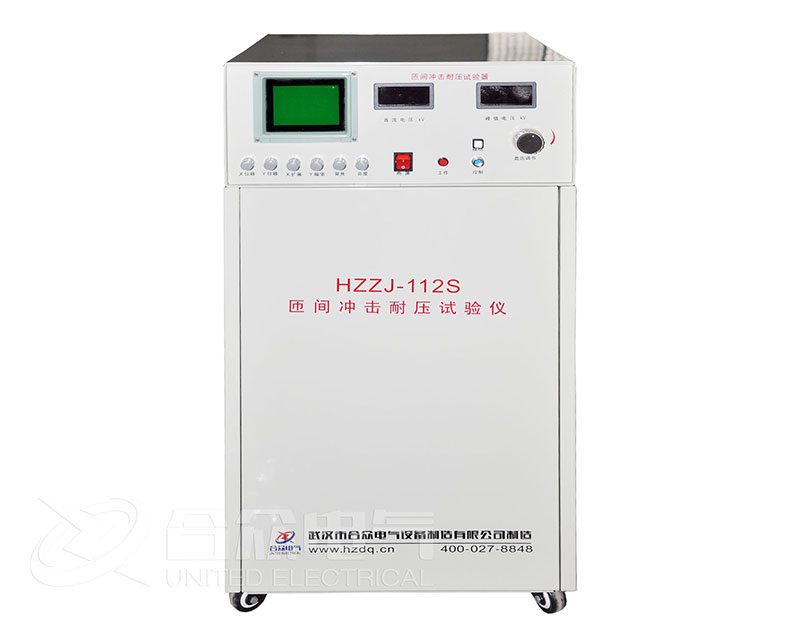

匝間耐壓測試儀，也稱為繞組匝間絕緣沖擊耐壓測試儀或脈沖線圈測試儀，是一種用于檢測電機、變壓器、繼電器、電磁鐵等繞組類產品匝間絕緣質量的專用高壓儀器。它采用非破壞性的對比測試方法，能靈敏、有效地發現繞組的匝間短路、電暈放電、局部短路、接線錯誤、線圈平衡性差等隱性缺陷。

主要功能

匝間耐壓測試儀的核心功能是通過比較來判斷繞組的一致性。其具體功能包括：

匝間絕緣強度檢測： 這是最主要的功能。通過施加一個高壓脈沖，模擬繞組在運行過程中可能承受的過電壓應力，檢驗匝間絕緣是否能承受而不被擊穿。

繞組一致性/平衡性判斷： 通過對比被測繞組與一個“標準合格”繞組的衰減振蕩波形。如果兩個波形完全重合（或差異在允許范圍內），則判定繞組合格。如果波形出現差異（如頻率、幅度、形狀），則說明繞組存在缺陷。

識別多種隱性缺陷：

匝間短路： 波形頻率變高，衰減加快。

線圈局部短路： 波形幅度降低，振蕩周期變化。

繞組開路/斷線： 無法形成振蕩波形或波形異常。

接線錯誤/匝數不符： 波形頻率發生變化（匝數多則頻率低，匝數少則頻率高）。

嵌線錯誤/線圈松動： 波形發生畸變。

絕緣介質劣化/電暈放電： 波形毛刺增多，衰減加快。

多種判斷模式：

面積差法： 計算被測波形與標準波形所圍成面積的差異百分比。

電暈放電量法： 檢測波形中因電暈放電產生的毛刺和能量。

頻率差法/相位差法： 比較波形的振蕩頻率或相位差異。

多限值判斷： 可同時設置面積差、電暈量等多個參數的合格范圍。

數據存儲與追溯： 現代智能測試儀通常配備存儲功能，可保存標準波形和測試結果，便于質量追溯和分析。

適用范圍與領域

匝間耐壓測試儀廣泛應用于任何涉及電磁繞組制造和維修的行業。

主要適用對象/元器件：

各類電機： 微型電機、汽車電機（雨刮器、車窗、啟動機等）、家用電器電機（洗衣機、空調、風扇）、工業電機（伺服電機、步進電機）、電動工具電機等。

變壓器： 小型電源變壓器、電流互感器、電壓互感器、電感器等。

電磁線圈： 繼電器、電磁閥、接觸器、螺線管等。

其他繞組： 鎮流器、磁頭等。

主要應用領域/行業：

電機制造與維修業： 是電機生產線上必檢的關鍵工序之一。

汽車及其零部件產業： 用于測試各種汽車電器中的繞組。

家用電器制造業： 保證壓縮機、風扇電機等核心部件的質量。

電子元器件制造業： 用于變壓器、繼電器等元件的出廠檢驗。

航空航天、軍工領域： 對繞組的可靠性要求極高，必須進行嚴格的匝間絕緣測試。

質量檢驗機構與科研單位： 作為第三方檢測和研發驗證的手段。
