一、產品概述：

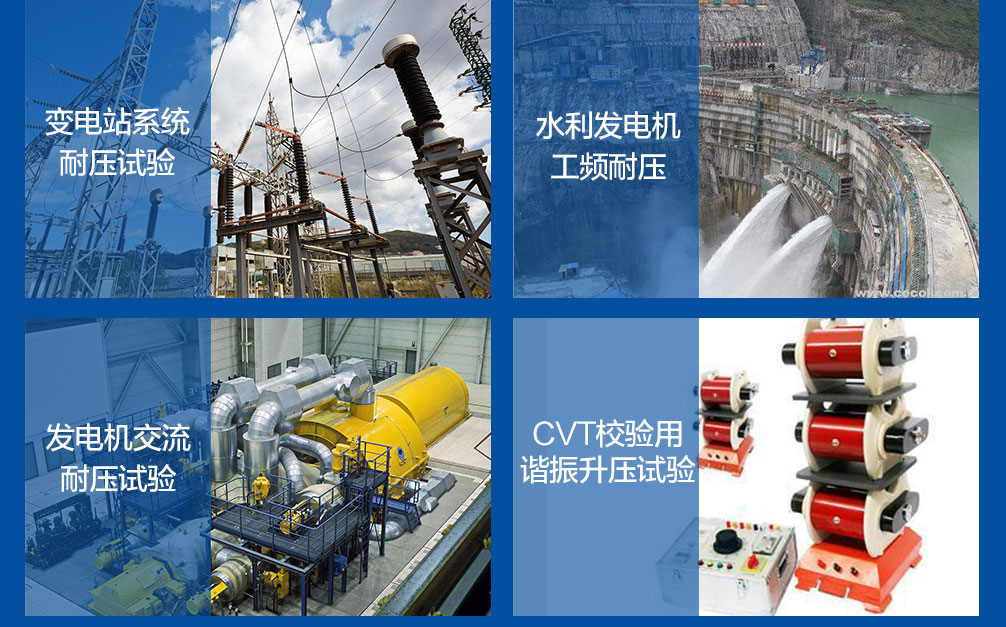

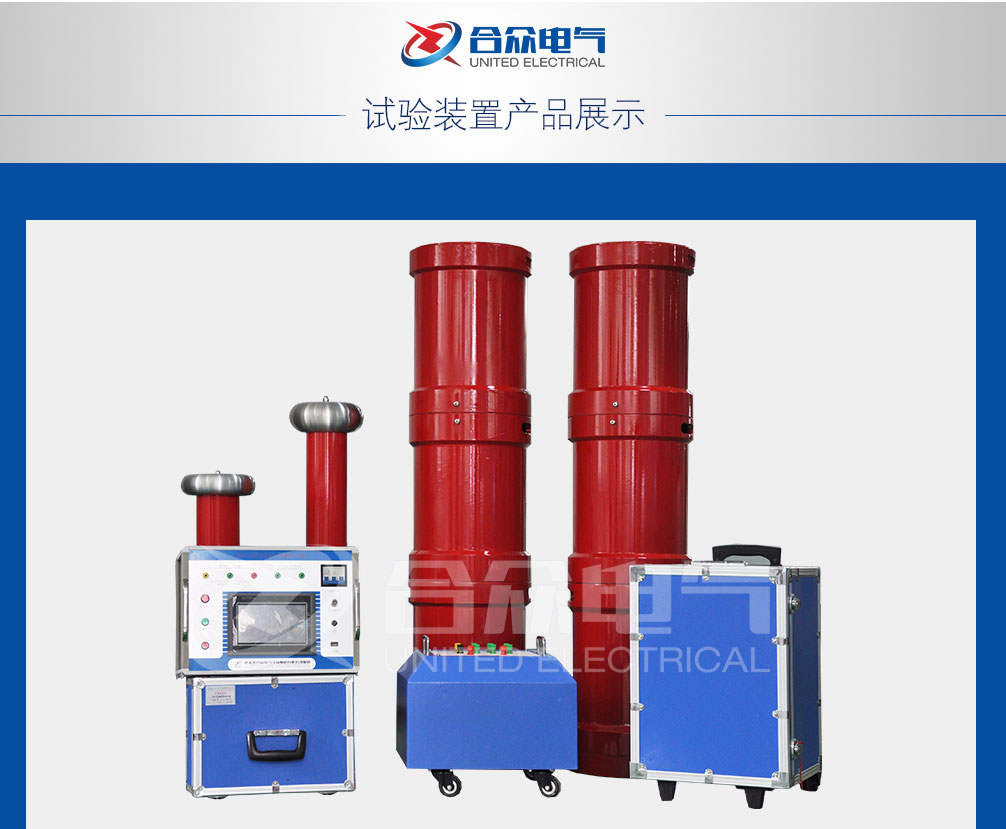

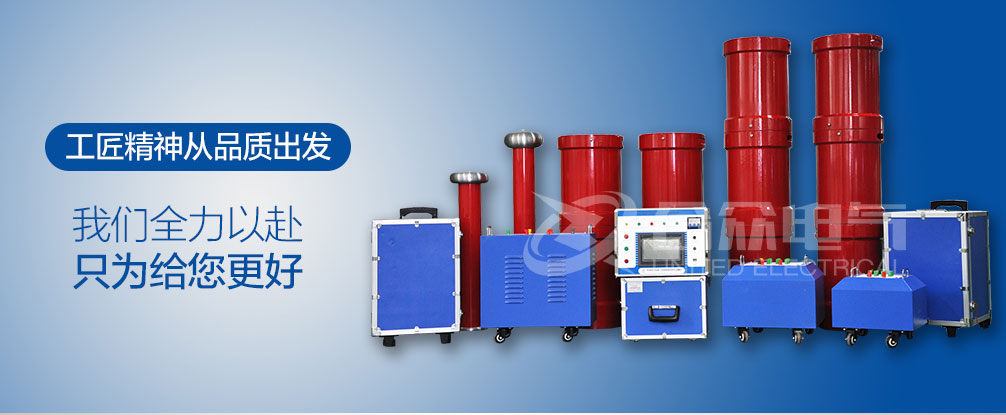

HZBP-BD變頻串聯諧振耐壓裝置，主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。HZBP-BD變頻串聯諧振耐壓裝置配備：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中常見的一次電氣設備。根據220KV及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐壓試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱、激勵變壓器、電抗器、電容分壓器組成。
產品別名： 串聯諧振，變頻諧振，變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流 耐壓諧振升壓裝置。
二、產品特點：
變頻電源 功能特點及參數：
1、220V或380V單相市電，更方便現場取電。
2、觸摸屏人機對話，設置方便、操作簡單。
3、頻率調節細度0.1Hz，不穩定度≤0.01%
4、快速自動掃描諧振頻率，并自動按設置階段升壓。
5、具有負載放點快速閃絡保護。
6、具有電容、電感、頻率計算功能，更方便用戶操作設置。
高壓電抗器功能特點及參數：
1、重量輕，現場搬動的重量不超過30kg，適合現場搬運
2、干式結構，采用恒溫真空環氧澆注，絕緣效果更優。
3、標準串并聯接口及連接標識，避免接線錯誤。
4、滿載可連續工作運行。
5、有溫升出氣孔，防止長期工作下自然溫升的膨脹調節
激勵變壓器功能特點及參數：
1、可移動式方便現場使用
2、線圈采用真空浸漆工藝，絕緣性能高，可防潮防污。
3、多抽頭可靈活應用不同負載
補償電容器功能特點及參數：
1、體積小，重量輕
2、電性能優異，可靠性高
3、執行標準：GB/T2900.16-1996
4、損耗角正切：≤0.0010(1000Hz)
|
額定輸出電壓 |
0～1000kV及以下 |
|
輸出頻率 |
30～300Hz |
|
諧振電壓波形 |
純正弦波，波形畸變率≤1.0% |
|
工作時間 |
滿功率連續工作時間60min |
|
品質因素 |
30～90 |
|
頻率調節靈敏度 |
0.1Hz |
|
不穩定度 |
＜0.05% |
|
工作電源 |
AC單相220V或兩相380V±10% |
|
工頻50Hz±5% |
系列產品配置及適用范圍：
|
產品型號名稱 |
適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓試驗，頻率30～300Hz) |
||||
|
變頻源 |
諧振電抗器 |
激勵變壓器 |
分壓器 |
適用范圍 |
|
|
HZBP-BD-50/50/25 |
3kW |
25kV/1A二臺 |
3kVA |
50kV |
1000kVA及以下10kV電力變 |
|
HZBP-BD-108/108/27 |
5kW |
27kV/1A四臺 |
5kVA |
100kV |
31500kVA及以下35kV電力變 |
|
HZBP-BD-200/200/50 |
10kW |
50kV/1A四臺 |
10kVA |
200kV |
50000kVA及以下110kV電力變 |
|
HZBP-BD-270/270/45 |
15kW |
45kV/1A六臺 |
15kVA |
300kV |
50000kVA及以下110kV電力變 |
|
HZBP-BD-800/400/50 |
30kW |
50kV/2A八臺 |
30kVA |
400kV |
80000kVA及以下220kV電力變 |
|
HZBP-BD-1600/800/200 |
60kW |
200kV/2A四臺 |
60kVA |
800kV |
80000kVA及以下220kV電力變 |
注：可根據試品對象參數定制解決方案
變頻電源，1，臺
激勵變壓器，1，臺
電抗器，2～8，臺
分壓器，1，臺
負載電容，1，臺
分壓器信號線，1，根
專用連接線，若干，根
說明書，1，本
檢驗報告，1，份
合格證，1，張
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
