一、產品概述：

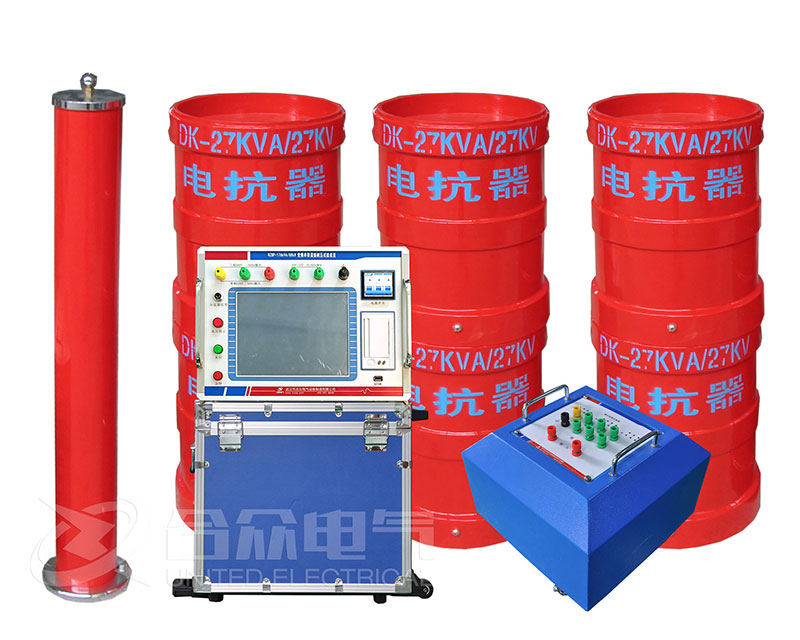

HZBP-DL-324kVA/54-324kV調頻式串聯諧振耐壓試驗裝置，滿足110kV支柱絕緣子，隔離開關耐壓試驗。本串聯諧振耐壓試驗裝置充分考慮用戶使用場景，針對用戶的實際使用條件進行設計，制造。

HZBP-DL-324kVA/54-324kV調頻式串聯諧振耐壓試驗裝置，適用于110kV隔離高壓開關型式試驗項目，試驗電壓為230kV+73kV=303kV，電容量約0.008uF。試驗電流I=1A，設計八節電抗器，分別使用四節電抗器串聯兩組并聯，電抗器單節為54kVA/54kV/1A/122H，系統總容量為324kVA。

二、產品功能參數：

1. 額定容量：324kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 額定電壓：54、324kV;

4. 額定電流：6、1A;

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

三、配置一覽表：

1. 激勵變壓器HZLB-16kVA/15kV

a) 額定容量：16kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：15 kV

d) 結 構：干式

e) 重 量：約40kg;

2. 變頻電源HZBP-16kW/380V

a) 額定輸出容量：16kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：42A

e) 額定輸出電流：42A

f) 輸 出 波 形：正弦波

g) 電壓分辨率： 0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運 行 時 間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫升≤65K;

n) 噪 聲 水 平：≤50dB

1. 高壓電抗器 HZDK-54kVA/54kV

a) 額定容量：54kVA;

b) 額定電壓：54kV;

c) 額定電流：1A;

d) 電感量：122H

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約68kg;

2. 電容分壓器HZFY-330 kV -700 pF

a) 額定電壓：330kV

b) 高壓電容量：700pF

c) 介質損耗：tgσ≤0.5%;

d) 分 壓 比：10000：1

e) 測量精度：有效值1.5級;

f) 兩節串聯，可用一節單獨使用

g) 重 量：約80kg

• 變頻串聯諧振耐壓裝置 12.02發貨
• 變頻串聯諧振耐壓試驗裝置發貨現場

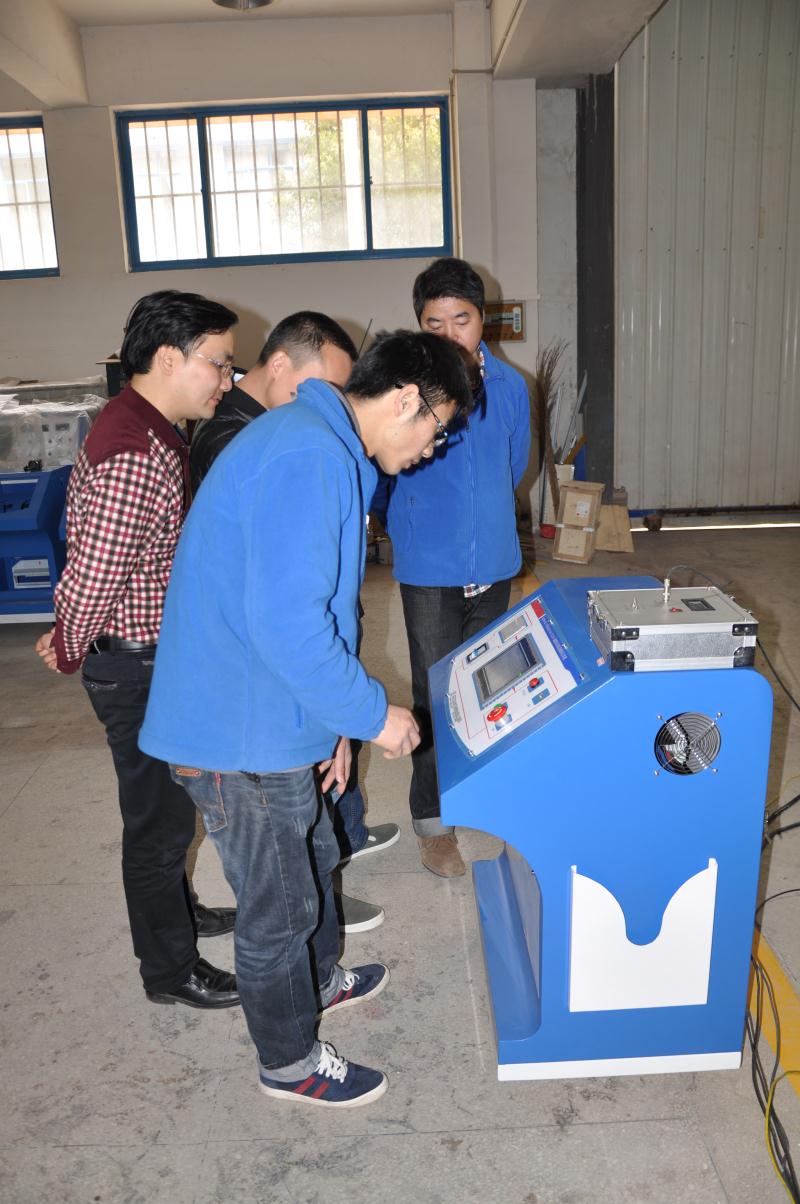

• 變頻諧振裝置客戶驗收

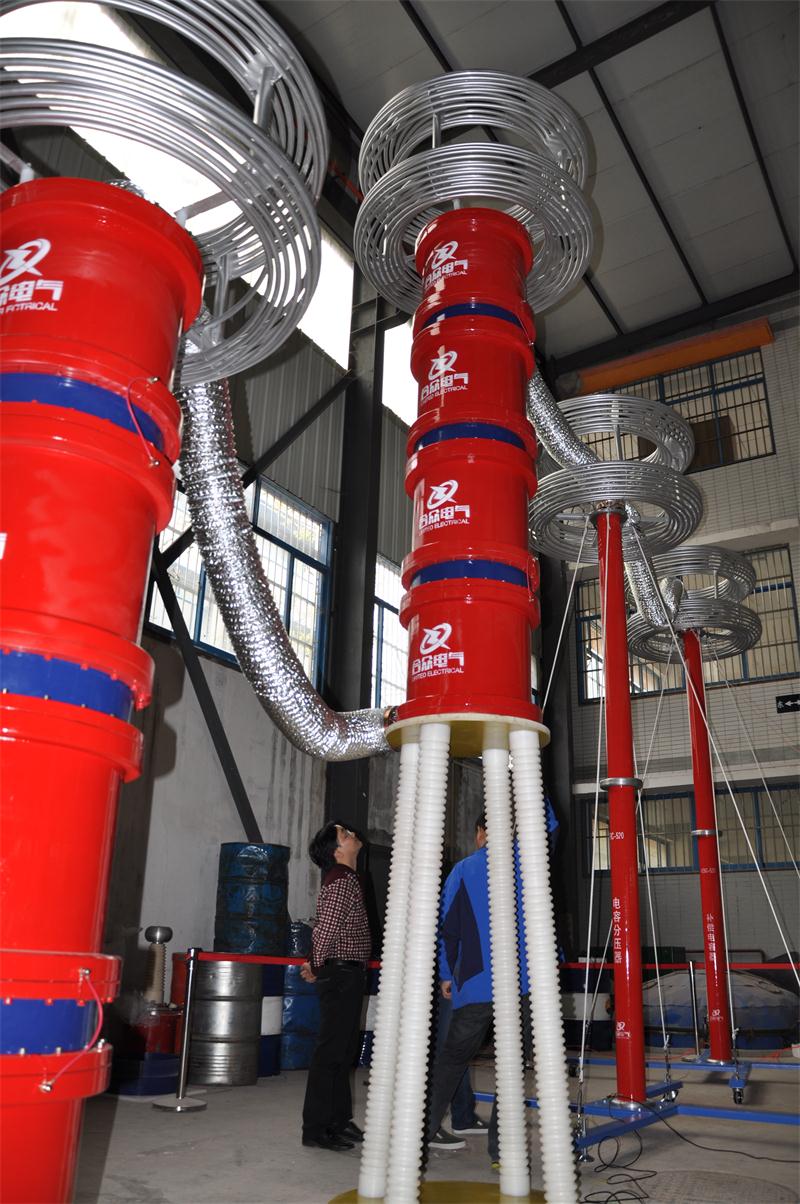

• 變頻諧振裝置客戶驗收

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

  注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

  2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
