一、產品概述：

試驗裝置適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻交流高壓下的絕緣強度試驗，是高壓試驗中不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

局部放電檢測儀是近年來新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。

1、控制臺

（1）電源輸入：AC220V  ±10%

（2）容   量：5KVA

（3）輸入電流：23A

（4）輸出電壓：0-5000V

（5）輸出電流：1A

（6）電壓測量精度：0.5%

（7）電流測量精度：0.5%

2、局放儀

（1）可測試品的電容量范圍6PF—250μF

（2）檢測靈敏度（表一）

（表一）

（3）放大器頻帶：

低端：10KHZ、20KHZ、40KHZ任選

高端：80KHZ、200KHZ、300KHZ任選

（4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db

（5）時間窗

窗寬：可調范圍15゜～150゜

窗位置：每窗可旋轉0゜～170゜

兩個時間窗可分別開或同時開

（6）放電量表：

指針式表頭：

對數刻度1-10-100誤差＜±5%（以滿刻度計）

線性刻度0-100   誤差＜±5%（以滿刻度計）

數字表頭：以31/2LED數字顯示

誤差＜±5%（以滿刻度計）

（7）橢圓時基：

頻率50HZ、100HZ、150HZ、200HZ、400HZ

橢圓旋轉：以30゜為一檔，可作120゜旋轉。

顯示方式：橢圓——直線

（8）內、外零標功能

3、無局放工頻試驗變壓器

（1）額定容量：5KVA

（2）原邊額定電壓：200V   原邊額定電流：25A

（3）副邊輸出電壓：5KV   副邊額定電流：1000mA

（4）空載電流：5%

（5）波形畸變率：≤3%

（6）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%

（7）絕緣水平：低壓端工頻耐5KV/min

（8）介質損耗：≤0.5%

（9）局部放電量：100%UH下小于3PC，80%UH下小于2PC

4、耦合電容器

（1）額定電壓：5KV

（2）電容量：1000PF

（3）分壓比：1000:1

（4）介質損耗：<0.2%

（5）測量精度：≤±1%

5、隔離濾波變壓器

（1）輸入電壓：220V±10%

（2）輸出電壓：220V±10%

（3）額定容量：5KVA

（4）空載損耗：≤5%

（5）阻抗電壓：≤5%

（6）阻尼電阻功率：20-10000W

（7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

• 無局放試驗變壓器試驗現場
• 無局放耐壓試驗裝置 YDW-5KVA-10KV
• 無局放耐壓試驗裝置

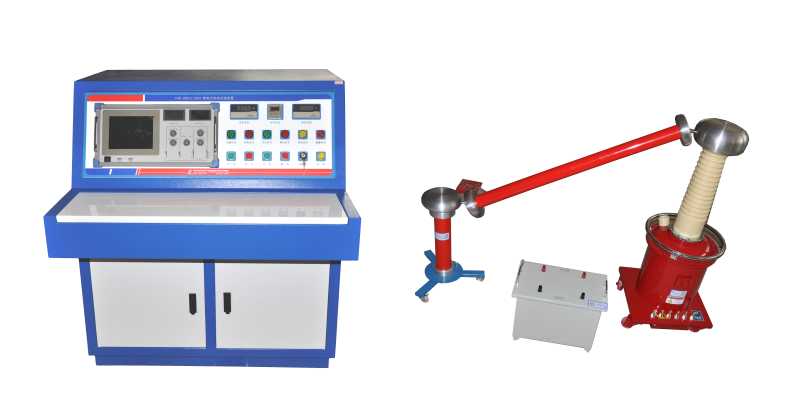

• YDW-10KVA-50KV智能無局放試驗裝置

漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。

1、控制臺

（1）電源輸入：AC220V  ±10%

（2）容   量：5KVA

（3）輸入電流：23A

（4）輸出電壓：0-5000V

（5）輸出電流：1A

（6）電壓測量精度：0.5%

（7）電流測量精度：0.5%

2、局放儀

（1）可測試品的電容量范圍6PF—250μF

（2）檢測靈敏度（表一）

（表一）

（3）放大器頻帶：

低端：10KHZ、20KHZ、40KHZ任選

高端：80KHZ、200KHZ、300KHZ任選

（4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db

（5）時間窗

窗寬：可調范圍15゜～150゜

窗位置：每窗可旋轉0゜～170゜

兩個時間窗可分別開或同時開

（6）放電量表：

指針式表頭：

對數刻度1-10-100誤差＜±5%（以滿刻度計）

線性刻度0-100   誤差＜±5%（以滿刻度計）

數字表頭：以31/2LED數字顯示

誤差＜±5%（以滿刻度計）

（7）橢圓時基：

頻率50HZ、100HZ、150HZ、200HZ、400HZ

橢圓旋轉：以30゜為一檔，可作120゜旋轉。

顯示方式：橢圓——直線

（8）內、外零標功能

3、無局放工頻試驗變壓器

（1）額定容量：5KVA

（2）原邊額定電壓：200V   原邊額定電流：25A

（3）副邊輸出電壓：5KV   副邊額定電流：1000mA

（4）空載電流：5%

（5）波形畸變率：≤3%

（6）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%

（7）絕緣水平：低壓端工頻耐5KV/min

（8）介質損耗：≤0.5%

（9）局部放電量：100%UH下小于3PC，80%UH下小于2PC

4、耦合電容器

（1）額定電壓：5KV

（2）電容量：1000PF

（3）分壓比：1000:1

（4）介質損耗：<0.2%

（5）測量精度：≤±1%

5、隔離濾波變壓器

（1）輸入電壓：220V±10%

（2）輸出電壓：220V±10%

（3）額定容量：5KVA

（4）空載損耗：≤5%

（5）阻抗電壓：≤5%

（6）阻尼電阻功率：20-10000W

（7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，且我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!

我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！

注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問，歡迎致電：400-027-8848。

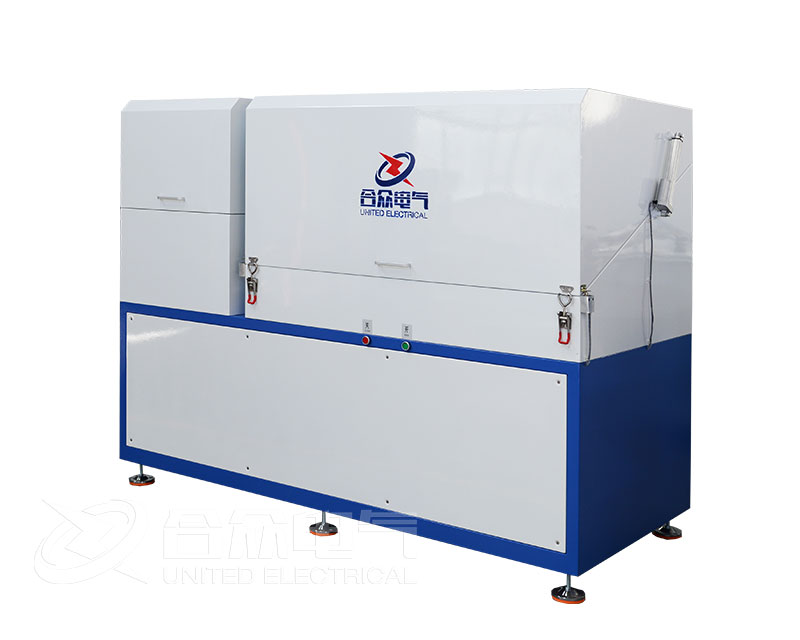

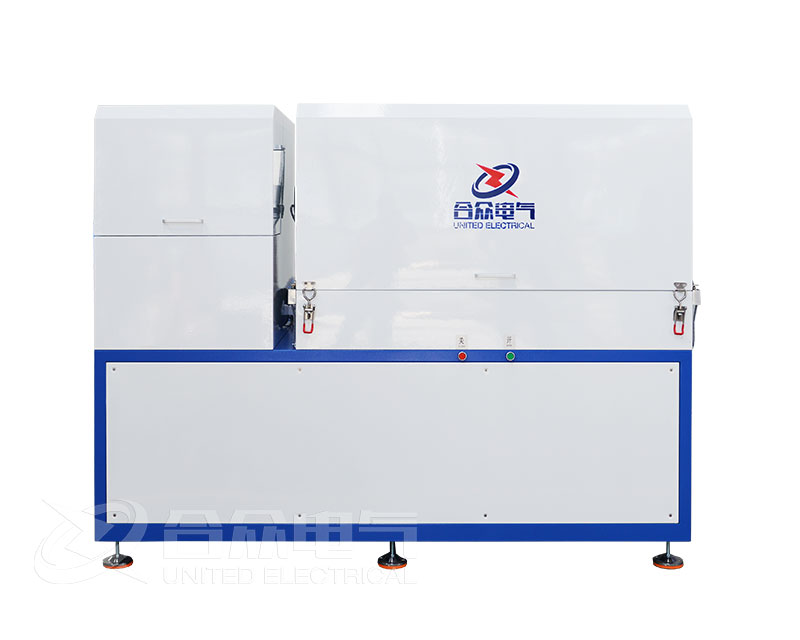

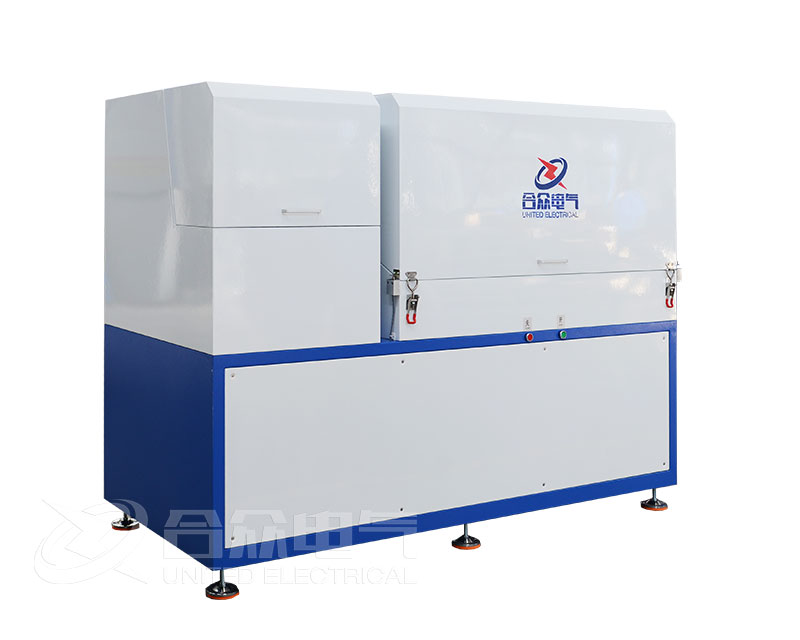

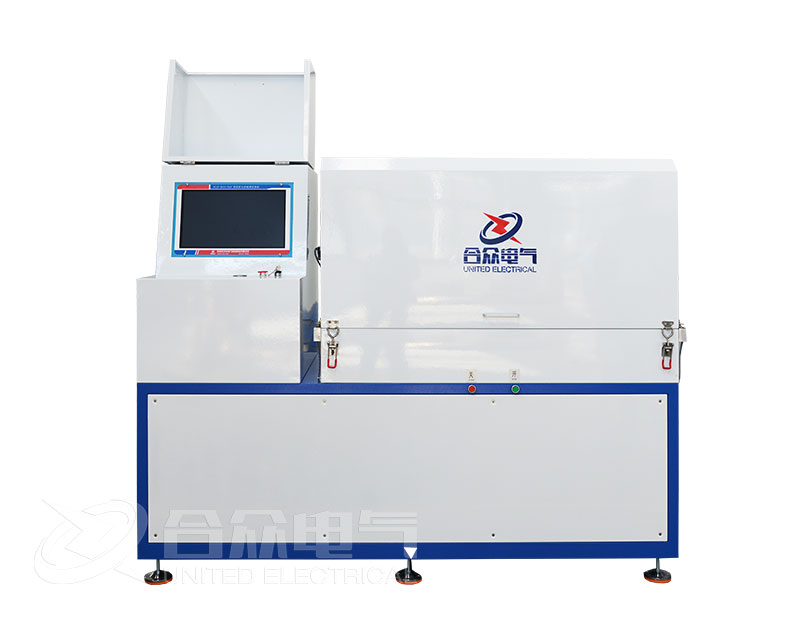

更多 工頻無局放耐壓測試系統(帶屏蔽艙） HZJF-5-5 相關的技術方案，及使用操作方法說明書，正在更新中.....
